使用旁路二極管可以回避熱斑的破壞效果。旁路二極管并聯聯接，但是如下圖所示極性與太陽電池相反。在通常的工作中，每一個太陽電池將是正向偏置，所以旁路二極管被反向偏置并且是有效地開路的。但是，如果一個太陽電池由于幾個串聯的太陽電池短路電流失配而反向偏置，旁路二極管導通，因此允許好電池的電流在外部電路中流動而不是正向偏置每一個好電池。在差電池上的最大反向偏置電壓被減少到大約一個二極管的電壓降，從而限制了電流并避免了熱斑。
首先得到帶有旁路二極管的單個太陽電池的I-V曲線，然后與其它的太陽電池的I-V特性曲線結合，可以確定旁路二極管對I-V曲線的影響。旁路二極管僅僅對太陽電池的反向偏置有影響。如果反向偏置電壓高于二極管的導通電壓，二極管導通并傳輸電流。下圖表示了帶有旁路二極管的I-V曲線。

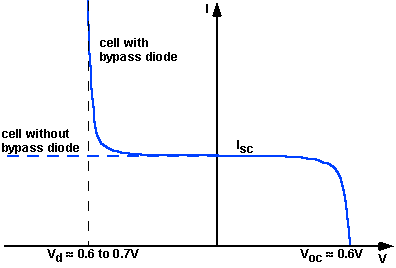

帶有旁路二極管的太陽電池的I-V曲線

使用二極管防止熱斑現象。為了更清楚，這里的舉例總共使用了十個太陽電池，其中9個沒有遮擋1個被遮擋。典型的組件有36個太陽電池，并且在沒有旁路二極管時電流失配的影響更嚴重，但是使用二極管后就減少了影響。

 但是，實際上每個太陽電池配一個旁路二極管是太昂貴了，替代的方法是通常一組太陽電池配一個旁路二極管?？邕^被遮擋或者低電流的太陽電池的電壓，等于共享同一個二極管的其它串聯太陽電池的正向偏置電壓加旁路二極管的電壓。下圖對此做了解釋?？邕^無陰影太陽電池的電壓依賴于低電流電池被遮擋的程度。例如，如果這個電池被完全遮擋，則沒有被遮擋的太陽電池就被它們的短路電流正向偏置，偏置電壓大約0.6V。如果這個太陽電池僅僅是部分地被遮擋，來自于沒有被遮擋的太陽電池的部分電流可以通過迴路，而剩余的電流正向偏置于每一個太陽電池，在每一個太陽電池上產生了一個較低的正向偏置電壓。 被遮擋太陽電池的最大耗散功率大約等于這一組中全部太陽電池的產生容量。對于硅太陽電池，在沒有引起損傷的條件下，每個旁路二極管配合的一組太陽電池的最多數量大約是15個。對于通常是36個太陽電池的組件，因此要使用2個旁路二極管，以保證組件不受熱斑的損害。

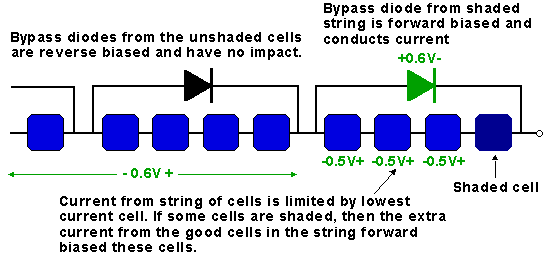

跨過太陽電池組的旁路二極管。無遮擋太陽電池上的電壓依賴于被遮擋太陽電池被遮擋的程度。上圖中只是簡單地表示為0.5V。
